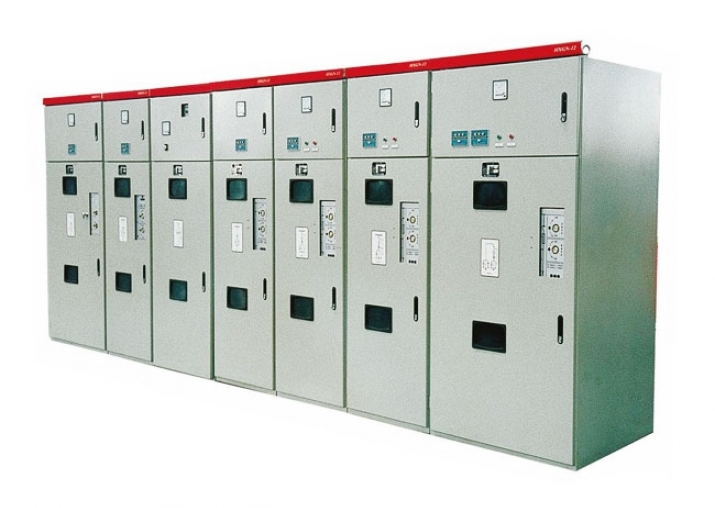

HXGN-12型固定交流金屬封閉環網開關柜
概述
HXGN-12系列交流金屬封閉環網高壓開關柜，適用于戶外三相交流50Hz額定電壓10kV的環網供電單元和終端用電設備。作為分配負荷電流并能關合額定短路電流，也可作為開斷變壓器空載電流，一定距離架空線或電纜線路電流帶熔斷器的環網柜，可切斷短路電流，作保護開關之用。本柜完全滿足電力系統高壓開關柜的“五防”要求，廣泛適用于工礦企事業配電、住宅小區、高層建筑及學校公園等配電系統中，在電力系統中作為配電設備的保護、電能分配和控制之用。本環網柜配有彈簧機構（即可電動，又可手動）操作負荷開關，接地刀和隔離刀配用手動操作機構，并具有遠動遠控能力，亦適于裝入箱式變電站。

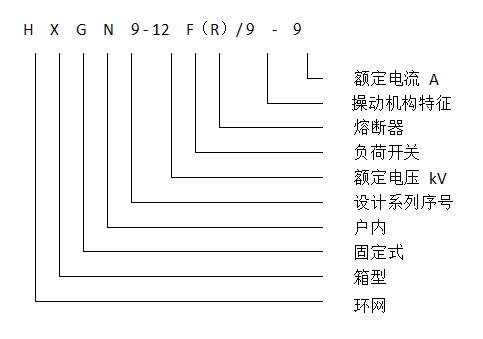

型號及其含義
結構特點
1.環網柜柜體采用2mm厚敷鋁鋅板鉚接成型,柜后板有二處壓力釋放孔,其一是針對電纜室,另外一個則針對負荷開關/母線室。此結構能夠****限度地保障人身安全和運行設備的可靠。2.各間隔小室
- 母線室母線室位于柜的頂部并連接相鄰開關柜。
- 負荷開關是獨立單元,內部充以SF6氣體。
- 電纜室大約75%空間是用于電纜連接、熔斷器、接地開關和P.T安裝。
- 機構小室與聯鎖小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。
- 低壓箱低壓箱在柜的頂部,是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。
- 斷路器室一個斷路器(SF6或真空)能置于負荷開關之下方。
- 上面的壓力釋放上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。
- 下面的壓力釋放下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
技術參數
1.額定電壓：12KV
2.額定電流：630A
3.額定有功負載開斷電流400、630、1250A
4.額定閉環開斷電流400、630、1250A
5.額定電纜充電電流25A
6.空載變壓器開斷電流16A
7.額定轉移電流1530A
8.額定短時耐受電流20KA
9.額定峰值電流50KA
工作條件
1.周圍空氣溫度： 上限 +40℃， 下限 -10℃。2.海拔：設備安裝場所的****海拔高度1000m。
3.相對濕度：日平均值不大于95%；月平均值不大于90%。
4.水蒸氣壓：日平均值不大于2.2×10
5.周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染。
6.無嚴重污穢及經常性的劇烈振動。
7.遠離化學腐蝕性強的場所。
